d3js 사용법

프로젝트에서 사용하기 위해 d3를 사용하였는데, 빠른 적용을 위해서 d3의 examples를 이용하였습니다.

그중 제가 사용한 것은 zoomable circle chart입니다.



vuex의 store에 데이터를 저장해놓았다가 버튼을 클릭 시 해당 차트가 보이도록 설정하였습니다.





example 가져오기

---

chart = {
  const root = pack(data);
  let focus = root;
  let view;

  const svg = d3.create("svg")
      .attr("viewBox", `-${width / 2} -${height / 2} ${width} ${height}`)
      .style("display", "block")
      .style("margin", "0 -14px")
      .style("background", color(0))
      .style("cursor", "pointer")
      .on("click", (event) => zoom(event, root));

  const node = svg.append("g")
    .selectAll("circle")
    .data(root.descendants().slice(1))
    .join("circle")
      .attr("fill", d => d.children ? color(d.depth) : "white")
      .attr("pointer-events", d => !d.children ? "none" : null)
      .on("mouseover", function() { d3.select(this).attr("stroke", "#000"); })
      .on("mouseout", function() { d3.select(this).attr("stroke", null); })
      .on("click", (event, d) => focus !== d && (zoom(event, d), event.stopPropagation()));

  const label = svg.append("g")
      .style("font", "10px sans-serif")
      .attr("pointer-events", "none")
      .attr("text-anchor", "middle")
    .selectAll("text")
    .data(root.descendants())
    .join("text")
      .style("fill-opacity", d => d.parent === root ? 1 : 0)
      .style("display", d => d.parent === root ? "inline" : "none")
      .text(d => d.data.name);

  zoomTo([root.x, root.y, root.r * 2]);

  function zoomTo(v) {
    const k = width / v[2];

    view = v;

    label.attr("transform", d => `translate(${(d.x - v[0]) * k},${(d.y - v[1]) * k})`);
    node.attr("transform", d => `translate(${(d.x - v[0]) * k},${(d.y - v[1]) * k})`);
    node.attr("r", d => d.r * k);
  }

  function zoom(event, d) {
    const focus0 = focus;

    focus = d;

    const transition = svg.transition()
        .duration(event.altKey ? 7500 : 750)
        .tween("zoom", d => {
          const i = d3.interpolateZoom(view, [focus.x, focus.y, focus.r * 2]);
          return t => zoomTo(i(t));
        });

    label
      .filter(function(d) { return d.parent === focus || this.style.display === "inline"; })
      .transition(transition)
        .style("fill-opacity", d => d.parent === focus ? 1 : 0)
        .on("start", function(d) { if (d.parent === focus) this.style.display = "inline"; })
        .on("end", function(d) { if (d.parent !== focus) this.style.display = "none"; });
  }

  return svg.node();
}

해당 example에 가보면 위의 코드가 있습니다.



<template>
    <div >
        <div style="margin-left: 45%;">
            <button @click="generateChart" ></button>
        </div>
        <div id='arc'></div>
    </div>
</template>

<script>
import * as d3 from "d3";
import { mapGetters} from 'vuex';

export default {
    name: 'CommChart',
    computed: {
        ...mapGetters([
            'commData',
        ]),
    },
    methods: {
        generateChart(){
        	// example 코드
        },
    }
}
</script>

위 코드는 전체 vue파일의 형식입니다.

methods에 generateChart 함수를 생성하여 버튼이 클릭하면 id='arc'인 div 안에 차트가 나타나도록 했습니다.

차트의 데이터는 vuex를 통해서 commData에 저장되어 있습니다.

generateChart 함수안에 d3에서 가져온 코드를 넣습니다.





example 변수 선언

---

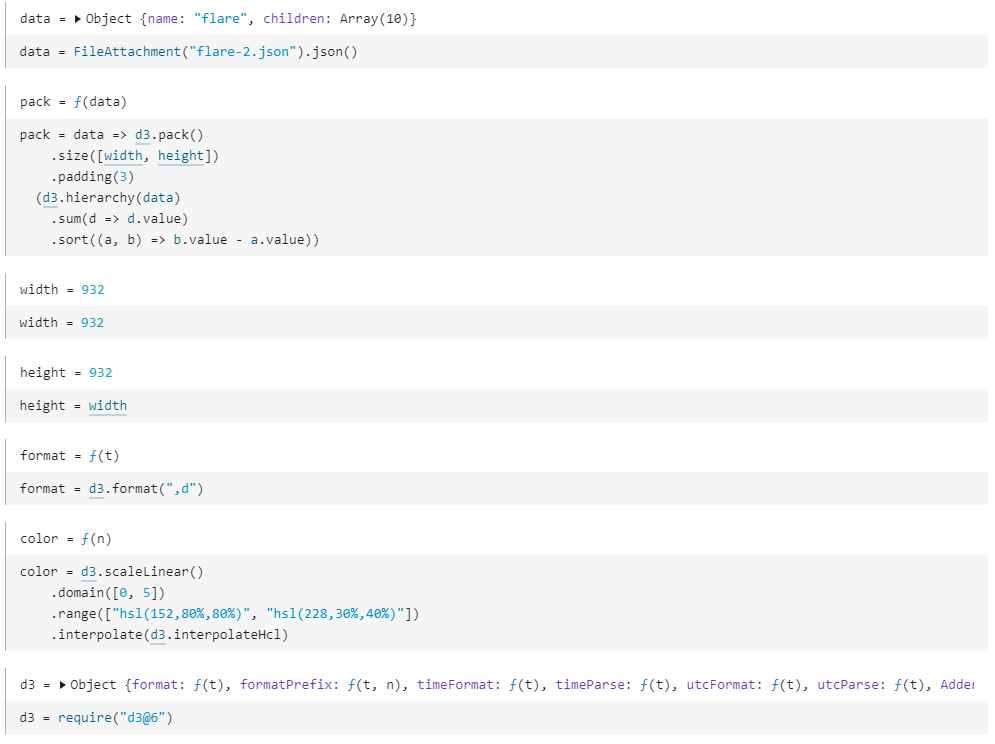

d3 example 페이지에 가보면 example 코드의 변수들에 대한 설명이 위와 같이 있습니다.

각 변수들의 윗문장은 변수의 형식, 아랫 문장은 해당 변수들을 선언하는 방법이라고 해석했습니다.



const pack = data => d3.pack()
                    .size([width, height])
                    .padding(20)
                    (d3.hierarchy(data)
                    .sum(d => d.value)
                    .sort((a, b) => b.value - a.value));
const data = this.commData;
const width = 932;
const height = width;
const color = d3.scaleLinear()
                .domain([0, 5])
                .range(["hsl(152,80%,80%)", "hsl(228,30%,40%)"])
                .interpolate(d3.interpolateHcl);

그래서 해당 변수들을 선언하는 방법을 모으면 위 코드와 같이 됩니다.

this.commData는 이미 json형식으로 되어있어서 그대로 넣어주었습니다.

import * as d3 from "d3";

d3 변수는 위 코드의 d3를 이용하여서 따로 코드가 필요하지 않습니다.



example 코드 수정

---

수정은 다음과 같은 단계를 거칩니다.

1. chart Object를 제거합니다.
2. 변수 선언 코드를 넣습니다.
3. id가 arc인 div안에 차트를 만듭니다.

해당 단계를 모두 거치면 다음과 같은 코드가 됩니다.

/*			2번			*/
const pack = data => d3.pack()
        .size([width, height])
        .padding(20)
        (d3.hierarchy(data)
        .sum(d => d.value)
        .sort((a, b) => b.value - a.value));
const data = this.commData;
const width = 932;
const height = width;
const color = d3.scaleLinear()
                .domain([0, 5])
                .range(["hsl(152,80%,80%)", "hsl(228,30%,40%)"])
                .interpolate(d3.interpolateHcl);
/*			2번 end			*/

const root = pack(data);
let focus = root;
let view;

// <svg> element 생성
let svg = d3
	/*			3번			*/
    .select("#arc")
    .append("svg")
    /*			3번	end		*/
    .attr("viewBox", `-${width / 2} -${height / 2} ${width} ${height}`)
    .style("display", "block")
    .style("margin", "0px")
    .style("background", color(0))
    .style("cursor", "pointer")
    .on("click", (event) => zoom(event, root));

const node = svg.append("g")
    .selectAll("circle")
    .data(root.descendants().slice(1))
    .join("circle")
    .attr("fill", d => d.children ? color(d.depth) : "white")
    .attr("pointer-events", d => !d.children ? "none" : null)
    .on("mouseover", function() { d3.select(this).attr("stroke", "#000"); })
    .on("mouseout", function() { d3.select(this).attr("stroke", null); })
    .on("click", (event, d) => focus !== d && (zoom(event, d), event.stopPropagation()));

const label = svg.append("g")
    .style("font", "35px sans-serif")
    .attr("pointer-events", "none")
    .attr("text-anchor", "middle")
    .selectAll("text")
    .data(root.descendants())
    .join("text")
    .style("fill-opacity", d => d.parent === root ? 1 : 0)
    .style("display", d => d.parent === root ? "inline" : "none")
    .text(d => d.data.name);

zoomTo([root.x, root.y, root.r * 2]);

function zoomTo(v) {
    const k = width / v[2];

    view = v;

    label.attr("transform", d => `translate(${(d.x - v[0]) * k},${(d.y - v[1]) * k})`);
    node.attr("transform", d => `translate(${(d.x - v[0]) * k},${(d.y - v[1]) * k})`);
    node.attr("r", d => d.r * k);
}

function zoom(event, d) {
    const focus0 = focus;

    focus = d;

    const transition = svg.transition()
        .duration(event.altKey ? 7500 : 750)
        .tween("zoom", d => {
        const i = d3.interpolateZoom(view, [focus.x, focus.y, focus.r * 2]);
        return t => zoomTo(i(t));
        });

    label
    .filter(function(d) { return d.parent === focus || this.style.display === "inline"; })
    .transition(transition)
        .style("fill-opacity", d => d.parent === focus ? 1 : 0)
        .on("start", function(d) { if (d.parent === focus) this.style.display = "inline"; })
        .on("end", function(d) { if (d.parent !== focus) this.style.display = "none"; });
}



위 코드를 vue 형식 코드의 함수 안에 넣으면 끝입니다.
